У промисловості буріння «три типи з’єднань бурильних труб» зазвичай класифікують за їхдизайн різьби/з'єднанняабо їхметод висадки (потовщення торця труби).
Готові оновити бурильну колону?Отримайте швидку конкурентоспроможну пропозицію на з’єднання IF, REG або FH вже сьогодні!
Класифікація за типом різьблення (з’єднання з поворотними буртиками API)
Це найпоширеніша класифікація, яка використовується на бурових майданчиках, зосереджуючись на зв’язку між внутрішнім діаметром (ID) з’єднання та ID тіла труби.
IF (внутрішня промивка):
особливості:Ідентифікатор інструментального з’єднання узгоджується з ідентифікатором висадки труби та корпусу труби.
Переваги:Він забезпечує найменший опір буровому розчину, що призводить до мінімальних втрат гідравлічної потужності.
застосування:Найбільш широко використовуваний вид. СучаснийNC (пронумероване з'єднання)такі серії, як NC38 і NC50, в основному взаємозамінні з IF.
REG (звичайний):
особливості:Внутрішній діаметр з'єднання значно менше внутрішнього діаметра тіла труби.
Переваги:Має найтовстіший переріз стінок, що забезпечує максимальну міцність конструкції.
застосування:В основному використовується длясвердла, перехідні переходники, рибальські знаряддя; він рідко використовується для основної колони бурильних труб.
FH (повний отвір):
особливості:Спільний ID знаходиться між IF і REG, створюючи ступінчастий внутрішній профіль.
застосування:Старіший стандарт, який значною мірою замінено сучасною серією NC у поточних бурових операціях.
Типи з’єднань бурильних труб API (RSC)
Ця таблиця відноситься до дизайну різьбиІнструментальні з'єднанняприварені до кінцівбурильна труба.
| Тип підключення | Еквівалент NC | TPI (потоки на дюйм) | Конусність | Особливості конструкції (ID проти ID труби) | Основні програми |
| IF (внутрішня промивка) | NC26, NC31, NC38, NC50 | 4 | 1:6 | Промивний отвір:Ідентифікатор з’єднання=Ідентифікатор порушення=Ідентифікатор тіла труби | Стандарт промисловості.Найнижчий опір потоку; максимальна гідравлічна потужність. |
| REG (звичайний) | - | 4 чи 5 | 1:4 або 1:6 | Контрактований діаметр:Внутрішній діаметр з’єднання значно менший, ніж внутрішній діаметр труби | Свердла, кросоверні замінники, і рибальські знаряддя (Найтовстіша стінка). |
| FH (повний отвір) | NC40, NC46 | 4 | 1:4 | Ступінчастий отвір:ID знаходиться між типами IF і REG | Застарілі бурові установки; значною мірою замінено наNCсерії. |
Класифікація за типом порушення
Це стосується того, як кінці тіла труби потовщені перед зварюванням інструментальних з’єднань:
IU (внутрішнє порушення):
Зовнішній діаметр труби (OD) залишається постійним, тоді як товщина стінки збільшується всередині. Це викликає більшу турбулентність рідини, але зберігає гладку зовнішність.
ЄС (зовнішнє порушення):
Внутрішній діаметр (ID) труби залишається незмінним, а зовнішня товщина стінки збільшується. Це забезпечує високу міцність з’єднання, але призводить до більшого зовнішнього профілю на з’єднаннях.
IEU (внутрішнє та зовнішнє порушення):
І ID, і OD потовщені. ЦеНайпоширеніший сучасний метод, оскільки забезпечує найкращий баланс між міцністю з’єднання та ефективним потоком рідини.
Типи висадки бурильних труб (API 5DP)
Ця таблиця відноситься до фізичного потовщенняКорпус трубикінці перед зварюванням з'єднань інструменту.
| Засмучений код | ПІБ | Зміна внутрішнього діаметра (ID). | Зміна зовнішнього діаметра (OD). | Основні переваги |
| IU | Внутрішнє розлад | Стає меншим (внутрішня стінка потовщена) | Залишається постійним | Гладкий зовнішній вигляд; ідеально підходить для-розмитнення. |
| ЄС | Зовнішнє розлад | Залишається постійним | Стає більшим (зовнішня стінка потовщена) | Висока міцність з'єднання; відсутність внутрішньої рідинної обструкції. |
| IEU | Внутрішнє та зовнішнє порушення | Стає менше | Стає більшим | Найпоширеніший тип.Найкращий баланс міцності на розрив і ефективності потоку. |

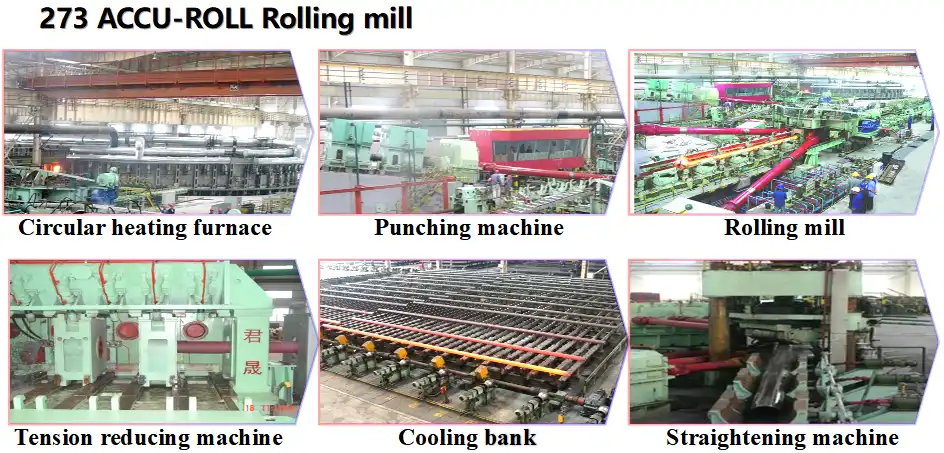

Завод бурильних труб API
Обладнання для тестування з’єднань бурильних труб API
Сертифікат на з'єднання бурильних труб
FAQ
Що таке бурильна труба класу 2?
Бурильна труба класу 2 відноситься до використаної бурильної труби із залишковою товщиною стінки щонайменше 65% від початкової товщини стінки. Допускається односторонній знос; однак загальна площа поперечного-перерізу має бути еквівалентною площі преміум-класу, що відповідає рівномірному зменшенню товщини стінки не більше ніж на 20%.
Яка довжина одного з’єднання бурильних труб?
Стандартна довжина одного з’єднання бурильних труб зазвичай становить близько 9 метрів; це найпоширеніша специфікація при бурінні нафтових свердловин і знаходиться в діапазоні 9–10 метрів, рекомендованому стандартами API.
Під час фактичних польових робіт бурильні труби з’єднують одну за одною-у вузли, які називаються «з’єднаннями»-і опускають у свердловину. Три переважні довжини: 6 метрів, 9 метрів і 12 метрів; серед них 9-метрова довжина є найпоширенішим стандартом, оскільки вона забезпечує оптимальний баланс між експлуатаційною ефективністю та стабільністю з’єднання в гирлі свердловини.
