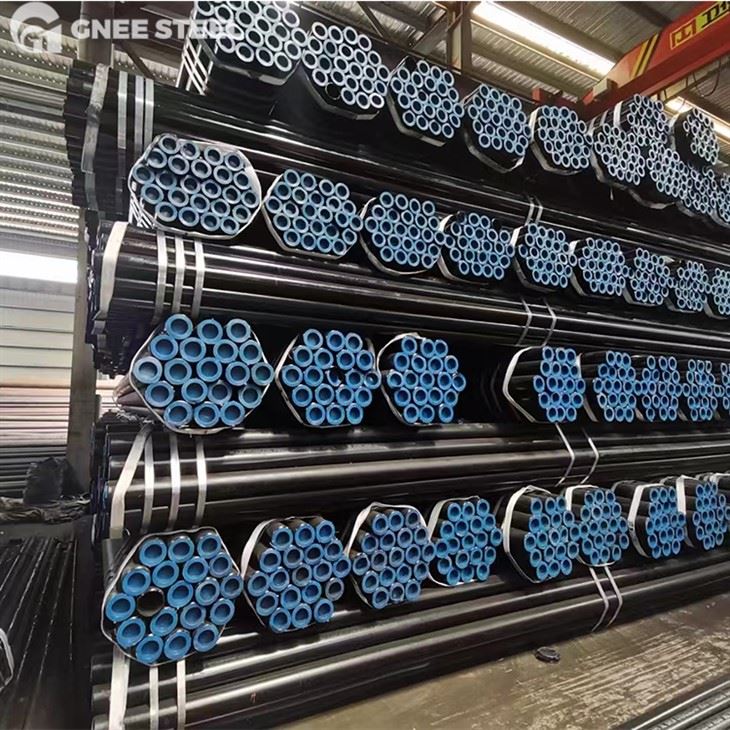

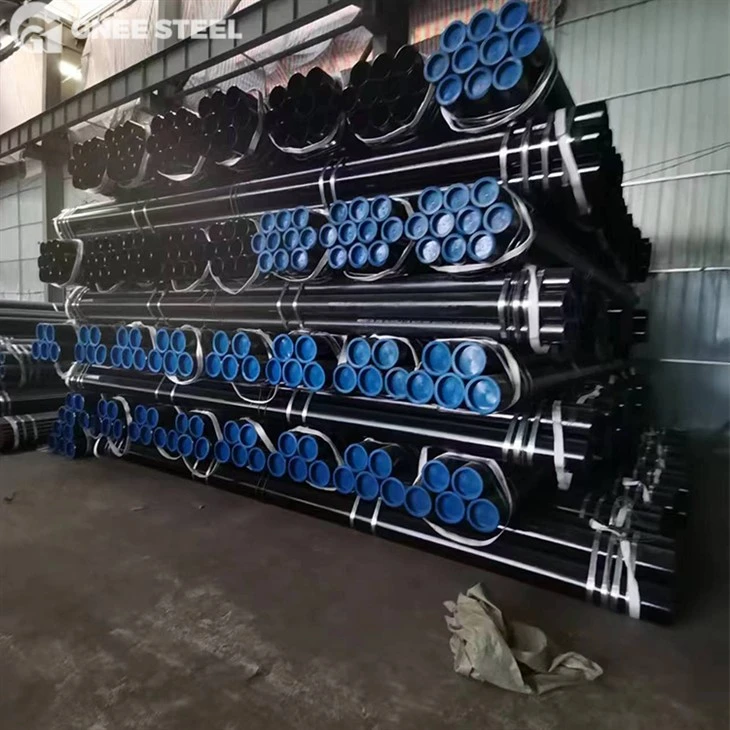

Труба API 5L Gr B

Основне визначення труб API 5L Gr B

API Spec 5L регулює сталеві труби для міжміських ліній передачі рідини. Марка "Gr B" відноситься до марки вуглецевої сталі з aмінімальна межа текучості (SMYS) 245 МПа (35 500 psi), вища міцність, ніж API 5L клас A. Два основних рівня специфікації продукту (PSL1, PSL2) визначають суворі відмінності в хімічних обмеженнях, механічних випробуваннях, неруйнівному контролі та придатності для обслуговування.

Стандартний код: API Spec 5L 47-е видання (останній випуск 2026)

Знак еквівалента ISO: L245

Основна мета проекту: берегові та морські трубопроводи для передачі сирої нафти, природного газу, очищеного палива та видобутої води

Виключене застосування: трубопроводи високотемпературного котла (замість цього використовуйте ASTM A106 Gr B) і загальні структурні труби низького тиску (ASTM A53 Gr B)





Оцінка	Хімічний склад
Труба API 5L класу B PSL1	C	Si	Мн	P	S	V	Nb	Ti
	0.16	0.45	1.65	0.020	0.010	0.07	0.05	0.04





Оцінка	Коефіцієнт допустимої текучості	Межа текучості МПа (хв.)	Міцність на розрив МПа	Подовження % (хв.)
Труба API 5l клас B	Менше або дорівнює 0,85	290	420 - 540	23





Допуск на розмір
OD Толерантність		Толерантність WT
		A, B		X42 ~ X70
D<60.3mm	+0.41/-0,40 мм	D<73mm	+20%/-12.5%	D<73mm	+15%/-12.5%
D>=60.3 мм	+0.75/-0,40 мм	D>=73 мм	+15%/-12.5%	D>=73 мм	+15%/-12.5%







Критична класифікація: труба PSL1 проти PSL2 API 5L Gr B

Найбільша інженерна відмінність для API 5L Gr B полягає в PSL1 (базовий стандарт) і PSL2 (розширений суворий стандарт). PSL2 є обов’язковим для холодного клімату, високого тиску, густонаселених небезпечних зон і трубопроводів з кислим H₂S.



PSL1 Grade B (Загальне обслуговування)

PSL1 відповідає мінімальним базовим вимогам для звичайних трубопроводів із низьким рівнем ризику, з обмеженими хімічними обмеженнями, необов’язковим частковим НК і без обов’язкового випробування на міцність.

Хімічні правила: вищий максимум вуглецю, фосфору та сірки; немає обов'язкового контролю вуглецевого еквівалента (CE).

Механічні правила: зазначені лише мінімальна текучість і міцність на розрив, без верхньої межі міцності

Обсяг випробувань: гідростатичне випробування на кожну трубу, відбір зразків зварного шва НК, візуальний контроль і перевірка розмірів

Дозволені кінці труб: гладкі, різьбові, розтрубні, спеціальні муфтові кінці

Застосовне виробництво: усі процеси зварювання SMLS, ERW, LSAW, SSAW, LFW



PSL2 Grade B (High Specification Critical Service)

PSL2 накладає суворий контроль за чистотою, міцністю та повною перевіркою сталі, що не підлягає обговоренню, з чотирма стандартними суфіксами умов постачання: BR, BN, BQ, BM.

Суворі хімічні обмеження: нижчий C, наднизький P & S; Вуглецевий еквівалент (CEIIW або CEpcm), розрахований відповідно до вимог API Spec 5L, повинен відповідати вказаним обмеженням.

Подвійні механічні межі: межа текучості 245–450 МПа, міцність на розрив 415–655 МПа; максимальне відношення текучості до розтягування Менше або дорівнює 0,93

Обов'язкове руйнівне випробування: обов'язкове випробування на ударну обробку за Шарпі V-подібним надрізом (CVN) при визначених температурах випробування

Повні вимоги до НК: 100% ультразвуковий/радіографічний контроль тіла труби та всіх зварних швів



Пояснення суфікса умови доставки PSL2

Знак суфікса	ПІБ	Сценарій застосування
BR / L245R	Як прокат	Загальні трубопроводи середнього тиску PSL2
BN / L245N	Унормований	Загальні трубопроводи холодної області, збалансована в'язкість
BQ / L245Q	Загартований і загартований	Обслуговування Sour H₂S, критичні лінії високого тиску (потрібен NACE MR0175)
BM / L245M	Термомеханічний прокат	Тільки зварні труби HFW/ERW PSL2



Чотири основні типи виробництва труб API 5L Gr B

Безшовна труба SMLS: Суцільна сталева заготовка з перфорацією, нульовий зварний шов. Переважний для трубопроводів високого тиску малого та середнього діаметру. Діапазон розмірів: 13,7 мм – 1200 мм OD

ERW/HFW електрозварні труби: Сталева рулонна рулонна форма та високочастотне зварювання, економічно ефективна для проектів середнього тиску. Діапазон розмірів: 21,3 мм – 660 мм OD

LSAW поздовжнє дугове зварювання під флюсом (JCOE/UOE): Товстостінні труби великого діаметра для магістральних магістралей високого тиску. Діапазон розмірів: 355,6 мм – 1500 мм OD

SSAW/SAWH Спіральна зварена під флюсом труба: Лінії передачі надвеликого діаметру, придатні для обслуговування як низького, так і високого тиску. Діапазон розмірів: 219,1 мм – 3500 мм OD



Стандартний розмір і варіанти покриття

Діапазон розмірів

Зовнішній діаметр: від 0,405 дюйма (10,3 мм) до 84 дюймів (2134 мм), на замовлення SSAW великого розміру до 3500 мм зовнішнього діаметра

Схеми товщини стінки: SCH 10, SCH 40, STD, XS, SCH 80, SCH 100, SCH 160, XXS дуже важкий

Формати довжини: SRL одинарної випадкової довжини, DRL подвійної випадкової довжини, фіксована 20 футів / 40 футів, спеціальна розрізка на довжину 5–12 метрів



Наявність антикорозійних покриттів

Чорний лак, гаряче оцинковане, одношарове FBE, 3LPE / 3PE, 3LPP, HDPE, антикорозійне масло, покриття бетону (CWC)



Основні сфери застосування труб API 5L Gr B

Основна авторизована служба (пріоритет проектування)

Береговий і морський збір нафти/газу та магістральні трубопроводи великої відстані

Сполучні лінії технологічних трубопроводів і клапанних станцій нафтопереробного заводу з низьким і середнім тиском

Муніципальні та промислові трубопроводи для закачування води та розподілу води великого об’єму

Підходить для певних проектів транспортування CO₂, якщо це визначено застосовним кодом проектування та вимогами до проекту.



Вторинний обмежений сервіс (тільки для некритичних проектів)

Закладка фундаменту та тимчасові опори конструкцій

Кабельна оболонка / труба для підземної прокладки комунікацій

Загальні лінії передачі стічних вод (спочатку перевірте хімічну сумісність води)

Важливе нагадування: API 5L Gr B не розроблено як матеріал для основного корпусу посудини під тиском.



Еквівалентні стандарти матеріалів (не взаємозамінні)

Стандартна система	Еквівалентний клас	Відмінність основного дизайну
API 5L	Група B (L245)	Труба лінії передачі нафти/газу
ASTM / ASME	A106 Gr B / SA106 Gr B	Лише безшовна труба для високотемпературної пари та котла
ASTM	A53 Gr B	Загальні рідини низького тиску та структурні труби
ISO 3183	L245	Глобальна уніфікована лінійна маркування труб, що відповідає API 5L Gr B
GB/T 9711	L245	Еквівалент труби китайського національного стандарту

Примітка. Деякі безшовні труби можуть мати подвійну сертифікацію як за API 5L, клас B, так і за ASTM A106, клас B, за умови дотримання всіх відповідних вимог обох специфікацій.



Обов'язкова перевірка та пакет документів

Список перевірок PSL1

Повний гідростатичний тест на одну довжину труби

Відбір зразків ультразвуковим / радіографічним НК для зварних швів

Повна візуальна перевірка поверхні та допусків розмірів

Сертифікат випробування млина EN 10204 Тип 3.1



Перелік перевірок PSL2 (повний строгий контроль)

100% випробування труб гідростатичним тиском

100% UT / RT неруйнівний контроль корпусу та всіх зварних швів

Випробування партії V-Notch CVN за шарпі за вказаної низької температури

Випробування на твердість, якщо це вимагається відповідними специфікаціями матеріалу або вимогами до використання кислих речовин.

Точний OD, товщина стінки, округлість і перевірка ваги

Повна відстежуваність тепла, єдине унікальне маркування труби

Сертифікат випробування млина EN 10204 Тип 3.1 (Тип 3.2 доступний за запитом покупця)



Сертифікат API 5L Line pipe

Отримайте трубу API 5L Grade B із сертифікацією API 5L, сертифікатами прокатних випробувань, перевіркою третьої сторони та конкурентоспроможними заводськими цінами.Надішліть запит на пропозицію зараз.



Постачальник труб API 5L



GNEE Pipe взяла участь у виставці NECC​



Труба API 5L Замовник



Трубопровідний завод API 5L

Доступні великі запаси, спеціальні розміри та доставка по всьому світу.Запитайте свій графік доставки та вкажіть пропозицію сьогодні.

Сталева труба API 5L Упаковка та транспортування



FAQ

Q1: Для чого використовується труба API 5L Gr B?

A1: Це базова труба з вуглецевої сталі для наземних і морських трубопроводів для транспортування нафти, природного газу, нафтопродуктів і видобутої води. Він також підтримує проекти муніципального водопостачання та транспортування вуглекислого газу CCUS відповідно до API Spec 5L 47-го видання. Він не призначений для високотемпературних трубопроводів котлів або критичних структурних несучих елементів.



Q2: Яка основна різниця між PSL1 і PSL2 API 5L Gr B?

A2: PSL1 є основним класом для звичайних трубопроводів з низьким рівнем ризику з вільними хімічними обмеженнями, додатковим НК і без випробувань на удар. PSL2 – це оновлений високотемпературний клас із суворішим контролем C/P/S, обов’язковими межами вуглецевого еквівалента, повним 100% НК, обов’язковим низькотемпературним ударним випробуванням CVN, обмеженими кінцями труб і подвійними верхніми/нижніми межами механічної міцності для конструкції трубопроводу на основі сейсмічних/деформаційних характеристик.



Q3: Чи можна стандартну трубу API 5L Gr B використовувати для роботи з кислим H₂S?

A3: Стандартний API 5L класу B не кваліфікується автоматично для кислих продуктів. Трубопроводи, що містять сірководень (H₂S), вимагають матеріалів, виготовлених і протестованих відповідно до вимог API Spec 5L (де застосовно) і NACE MR0175 / ISO 15156, включаючи суворіший контроль твердості, хімічного складу та стійкості до сульфідного розтріскування під напругою (SSC).



Q4: Чи API 5L Gr B ідентичний ASTM A106 Gr B?

A4: вони мають однакову мінімальну межу текучості (245 МПа), але не є взаємозамінними. ASTM A106 Gr B призначений виключно для високотемпературної пари, котлів і термічних трубопроводів нафтопереробного заводу, обмеженого безшовним виробництвом. API 5L Gr B призначений для трубопроводів для передачі рідини на великі відстані, що підтримує безшовні та багатозварні виробничі процеси. Деякі труби можуть бути подвійно сертифіковані для обох стандартів за запитом клієнта.



Q5: Чому варто вибрати API 5L Gr B замість вищих марок сталі X42 / X52?

A5: Три основні переваги: ​​1) Низький вміст вуглецю забезпечує чудову зварюваність у польових умовах, мінімальні вимоги до попереднього нагрівання для більшості будівельних умов; 2) Повна глобальна наявність на складі з повним охопленням розміру графіка, короткий час доставки; 3) Найнижча вартість сировини та виробництва в повній серії марок сталі API 5L, що повністю відповідає вимогам щодо тиску для стандартних проектів трубопроводів із середнім і низьким ризиком.



Q6: Які типи кінців труби дозволені для PSL2 Grade B?

A6: Для труб PSL2 API 5L Gr B допускаються лише гладкі кінці (скошені або плоскі гладкі). Різьбові наконечники, розширювальні наконечники та спеціальні з’єднувальні наконечники суворо заборонені правилами техніки безпеки API Spec 5L 47-го видання.



Q7: Який останній офіційний стандарт для труб API 5L Gr B?

A7: Поточний активний глобальний стандартAPI Spec 5L 47-е видання,який оновлює правила перевірки зварювання, додає спеціальні положення про трубопроводи CO₂ і посилює обмеження на домішки кислих робочих матеріалів порівняно зі старішою 46-ю версією.
